Un pied pour radiateur fonte ne se choisit pas sur catalogue. Le nombre de colonnes, l’entraxe entre éléments, le type de sol et la charge linéaire du radiateur déterminent le modèle compatible. Nous détaillons ici les paramètres techniques à vérifier avant commande.
Compatibilité pied et radiateur fonte : entraxe, colonnes et profondeur
La première cote à relever est l’épaisseur du radiateur mesurée sur le côté, c’est-à-dire la profondeur entre la face avant et la face arrière. Un radiateur 3 colonnes affiche environ 10 cm de profondeur, un 4 colonnes autour de 14,5 cm, un 6 colonnes environ 22,5 cm. Le pied doit recevoir cette épaisseur sans forcer.
A lire également : Les règles à suivre pour utiliser un stylo bille ergonomique sans se fatiguer
Les pieds les plus courants sur le marché reproduisent le gabarit Idéal Standard Néo Classic. Ils s’adaptent aux radiateurs Idéal Standard 3, 4 et 6 colonnes et aux Chappée Dune 4 et 6 colonnes. Pour d’autres fabricants (Roca, Porcher, modèles belges anciens), la gorge du pied peut être trop étroite ou trop large de quelques millimètres.
Nous recommandons de mesurer aussi l’entraxe entre deux éléments consécutifs au niveau de la base. Sur les radiateurs anciens, cet entraxe varie selon l’épaisseur des joints et l’usure des nipples. Un pied standard se glisse entre deux éléments, mais un jeu insuffisant impose un léger passage à la meule sur les flancs du pied, opération courante signalée par les installateurs.
A voir aussi : Le radiateur en fonte : le charme inégalable de l'ancien associé au confort
Charge admissible et nombre de pieds pour radiateur fonte
Un radiateur fonte rempli d’eau pèse lourd. La masse dépend du nombre d’éléments, de leur hauteur et du nombre de colonnes. Un radiateur de 10 éléments en 4 colonnes, hauteur 700 mm, dépasse facilement la centaine de kilos une fois en eau.
Deux pieds suffisent rarement au-delà de 12 éléments. La règle métier consiste à placer un pied tous les 5 à 6 éléments, ce qui donne trois pieds pour un radiateur de 15 éléments. Sur un modèle très long (20 éléments et plus), quatre points d’appui évitent la flexion du corps de chauffe et la fatigue des nipples centraux.
Sol souple ou chape anhydrite : précautions spécifiques
Sur un plancher bois ancien, la charge ponctuelle d’un pied en fonte peut créer un poinçonnement. Intercaler une platine de répartition (tôle acier ou planchette de résineux dur) sous chaque pied protège le revêtement et les solives.
Les fabricants de chapes fluides et de chapes anhydrites déconseillent la pose directe de pieds de radiateur fonte sur leur produit. La charge concentrée risque de fissurer la chape. Dans ce cas, nous préconisons une fixation murale complémentaire (consoles hautes) qui reporte une partie du poids sur la maçonnerie, le pied ne servant plus que de stabilisateur.
Fixation murale combinée et conformité DTU 65.11
Le DTU 65.11 encadre la pose des émetteurs de chauffage à eau chaude. Pour les radiateurs fonte de forte masse, la combinaison pieds au sol et consoles murales constitue la configuration de référence. Les pieds reprennent le poids vertical, les consoles empêchent le basculement.
Ce point n’est pas qu’une bonne pratique. Les recommandations de la Fédération Française de l’Assurance (mises à jour en 2023) rappellent que certains contrats multirisques habitation peuvent exclure les dégâts causés par le basculement d’un radiateur si la fixation n’est pas conforme. Un radiateur posé uniquement sur pieds, sans reprise murale, peut poser un problème d’assurabilité.
Découplage acoustique : un critère sous-estimé en copropriété
Les bruits de dilatation et de circulation d’eau dans un radiateur fonte se transmettent au sol par les pieds. En copropriété, ces vibrations basse fréquence génèrent des plaintes récurrentes.
Des fabricants comme Zehnder et Vogel & Noot proposent des systèmes à découplage acoustique intégré : patins silentblocs sous les pieds ou brides anti-vibration. Sur un radiateur fonte ancien, un patin en élastomère dense intercalé entre le pied et le sol remplit la même fonction. Ce détail change le confort acoustique d’un appartement sans aucune modification de la tuyauterie.

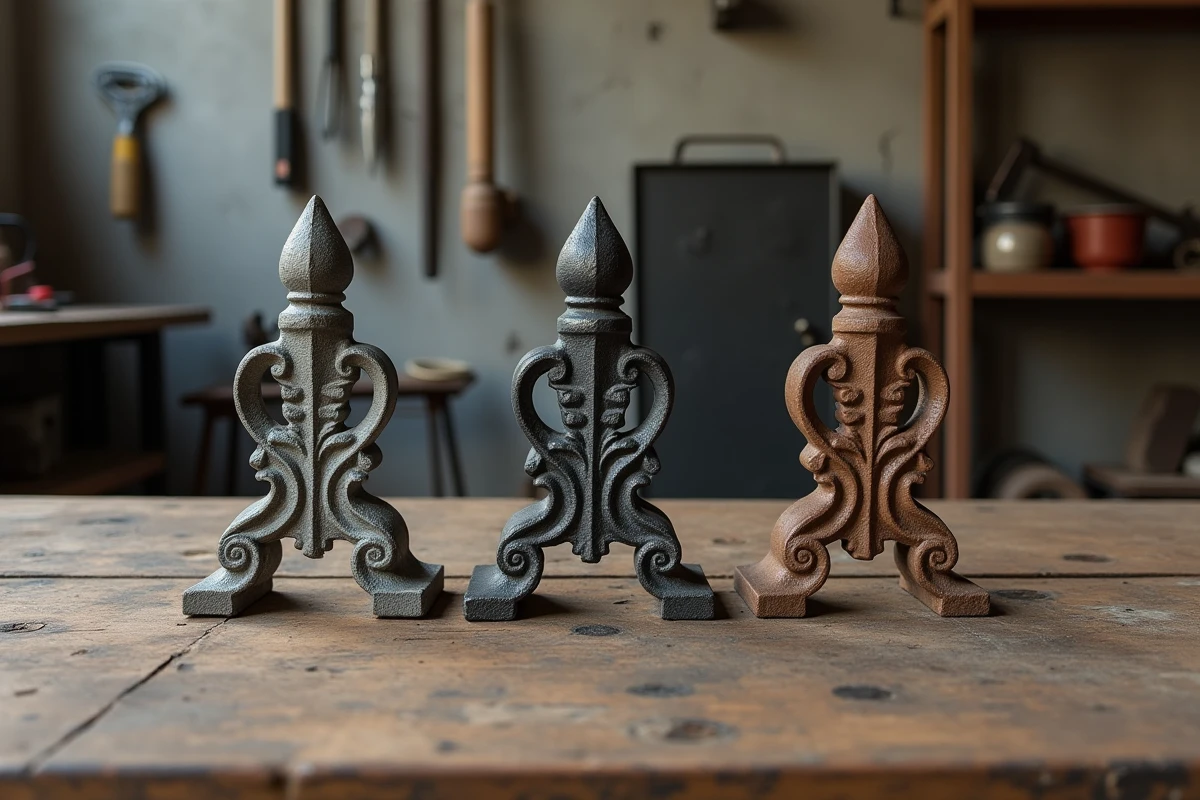

Pied fonte, pied acier ou pied réglable : quel matériau retenir
Le choix du matériau du pied influence la durabilité, l’esthétique et la capacité de réglage.
- Pied en fonte moulée : le plus cohérent avec un radiateur fonte ancien. Résistance mécanique élevée, pas de corrosion en milieu humide. Hauteur fixe, donc inadapté si le sol présente des irrégularités importantes.
- Pied en acier soudé ou plié : plus léger, souvent moins cher. Convient aux radiateurs peu visibles (chaufferie, cave). Nécessite un traitement antirouille si le sol est susceptible d’être mouillé.
- Pied réglable à vis : permet de compenser un faux-niveau du sol. La vis de réglage offre une plage de quelques centimètres. Vérifier que le filetage supporte la charge du radiateur sans flamber.
En rénovation, nous privilégions le pied fonte lorsque le radiateur est visible. Le rendu visuel reste homogène, et la longévité du support égale celle du radiateur lui-même.
Adapter un pied standard à un radiateur ancien : la retouche à la meule
Les radiateurs antérieurs aux gammes Idéal Standard et Chappée présentent parfois des profils de base non standardisés. Le pied de remplacement, conçu pour des cotes modernes, ne s’emboîte pas directement.
La solution la plus pratiquée consiste à meuler les flancs du pied sur quelques millimètres avec un disque abrasif. L’opération est rapide mais exige de vérifier deux points :
- Ne pas réduire la section portante du pied au-delà du tiers de son épaisseur d’origine, sous peine de fragiliser la pièce.
- Appliquer une couche de peinture antirouille ou de peinture fonte sur la zone meulée pour éviter l’amorce de corrosion.
- Tester l’emboîtement sur un élément d’extrémité avant de positionner le radiateur complet.
Sur les gros modèles à 6 colonnes, il faut parfois aussi retoucher l’intérieur de la gorge du pied, le diamètre du tube central étant plus large que sur un 4 colonnes.
Un pied pour radiateur fonte bien dimensionné protège le sol, le radiateur et les raccords filetés entre éléments. Vérifier la profondeur du radiateur, compter le nombre de points d’appui nécessaires et s’assurer de la conformité de la fixation globale au DTU 65.11 reste le triptyque à respecter avant toute commande.
