Brancher un panneau solaire sur une batterie ne se résume pas à relier deux câbles. L’opération implique un régulateur de charge, un dimensionnement cohérent entre les composants et des obligations réglementaires souvent sous-estimées. Voici un point complet sur le branchement, les pièges techniques et le cadre administratif à respecter.
Conformité électrique et déclaration Enedis : ce qui change avec une batterie
Ajouter une batterie à une installation solaire modifie son statut réglementaire. En France, l’ajout d’un dispositif de stockage impose une attestation Consuel spécifique, dite « violette », différente de celle requise pour une installation de production sans batterie. Ignorer cette formalité expose à un refus de raccordement ou à un défaut d’assurance en cas de sinistre.
Autre point souvent méconnu : même en autoconsommation totale, sans injection sur le réseau, la convention d’autoconsommation sans injection auprès d’Enedis reste nécessaire. Une installation avec batterie et dispositif anti-injection ne dispense pas automatiquement de cette déclaration.
La norme NF C 15-100 a par ailleurs été mise à jour récemment. Un branchement réalisé aujourd’hui doit donc respecter la version en vigueur, ce qui peut impacter le choix des protections différentielles et des sections de câble.
Régulateur de charge solaire : PWM ou MPPT, un choix qui conditionne tout le reste

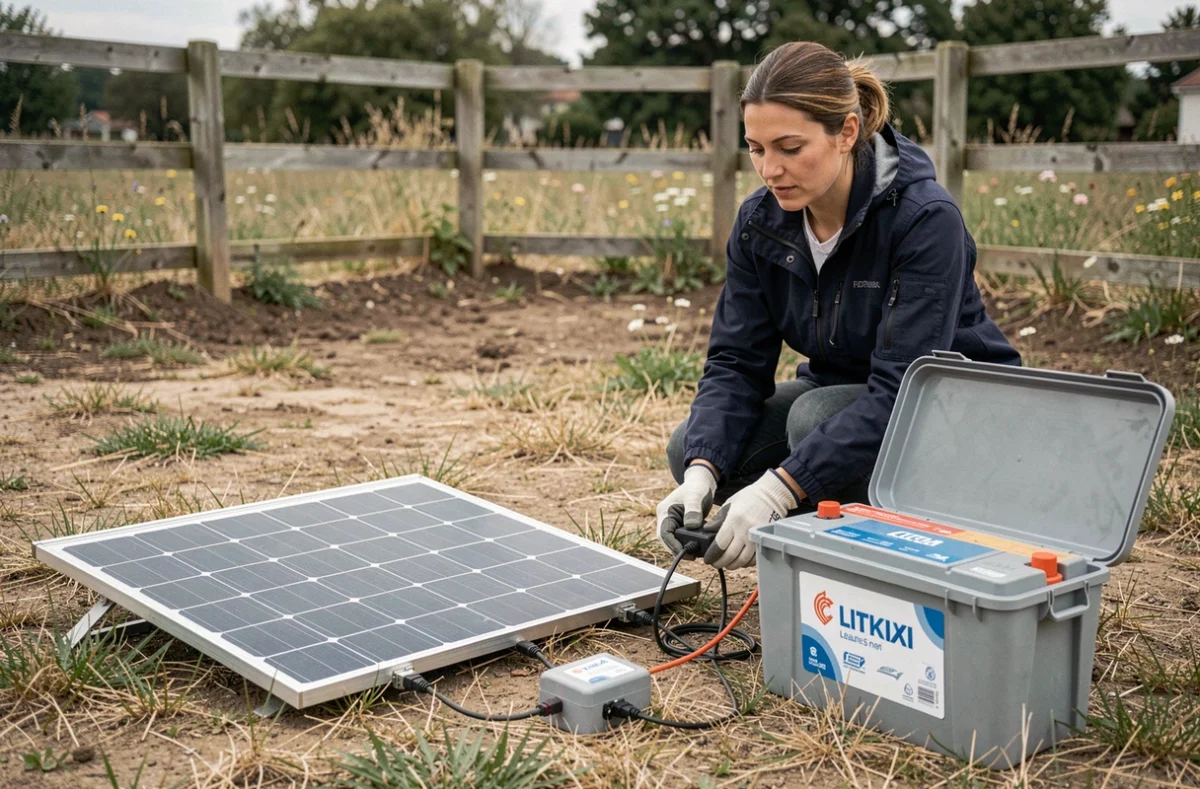

Le régulateur de charge est le composant central du branchement. Il adapte la tension de sortie du panneau à la tension d’entrée de la batterie et protège cette dernière contre les surcharges et les décharges profondes. Deux technologies coexistent, et le choix entre elles n’est pas anodin.
Régulateur PWM
Le régulateur PWM (Pulse Width Modulation) fonctionne en abaissant la tension du panneau au niveau de la batterie. Il est simple, peu coûteux et adapté aux petites installations (éclairage de jardin, camping-car, cabanon). En revanche, un régulateur PWM gaspille la différence de tension entre le panneau et la batterie. Si votre panneau délivre une tension bien supérieure à celle de la batterie, une partie de la puissance disponible est perdue sous forme de chaleur.
Régulateur MPPT
Le régulateur MPPT (Maximum Power Point Tracking) convertit le surplus de tension en courant supplémentaire. Il exploite la totalité de la puissance du panneau, quel que soit l’écart de tension avec la batterie. Le gain de rendement par rapport à un PWM peut atteindre une proportion significative, surtout par temps froid ou lorsque le panneau est surdimensionné par rapport à la batterie.
Pour une installation domestique visant l’autoconsommation avec stockage, le régulateur MPPT est le choix par défaut. Son surcoût se justifie dès que la puissance du panneau dépasse quelques centaines de watts.
Ordre de branchement panneau solaire et batterie : la séquence qui évite les dégâts
L’ordre des connexions n’est pas une recommandation de confort. C’est une règle de sécurité électrique. Un branchement dans le mauvais sens peut endommager le régulateur de charge de manière irréversible.

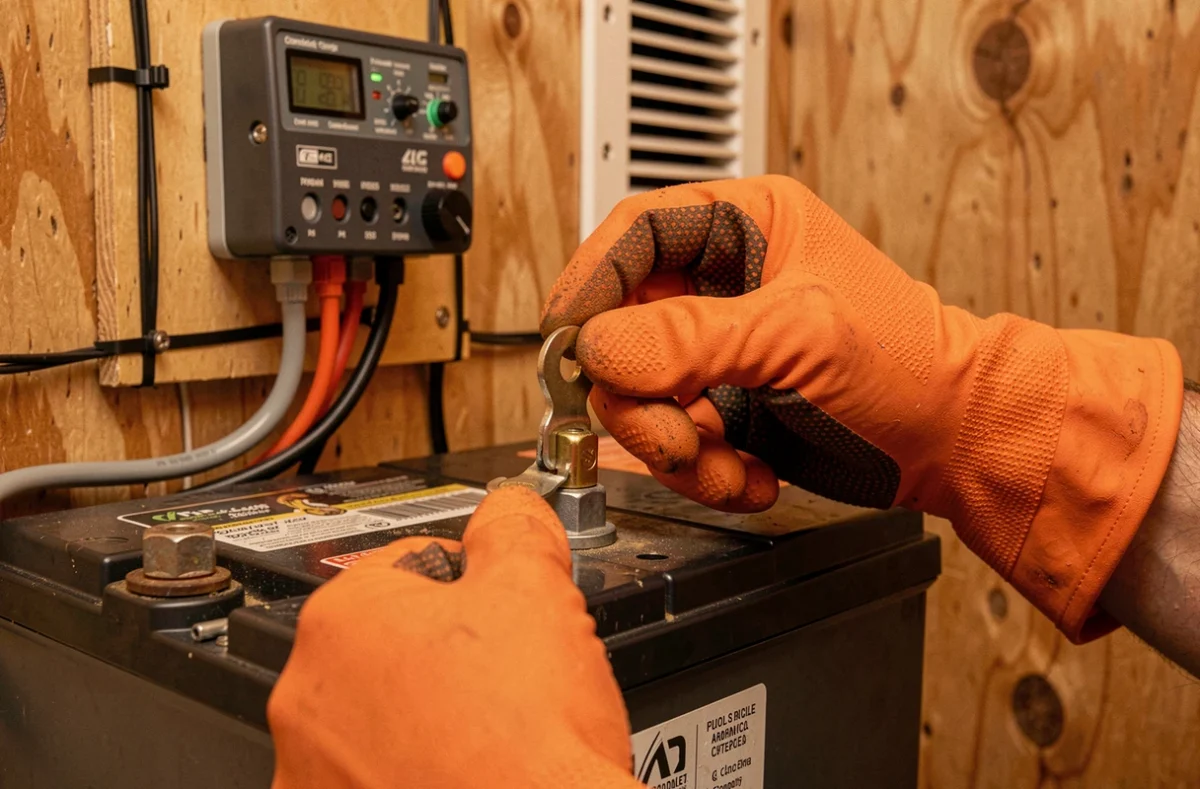

- Connecter d’abord la batterie au régulateur de charge, en respectant les polarités (borne positive sur positive, borne négative sur négative). Le régulateur détecte la tension de la batterie et calibre ses paramètres de charge.
- Connecter ensuite le panneau solaire au régulateur, toujours en respectant les polarités. Le régulateur commence à réguler le courant entrant dès que le panneau est branché.
- Pour le débranchement, procéder dans l’ordre inverse : panneau d’abord, batterie ensuite. Débrancher la batterie en premier alors que le panneau est connecté peut provoquer une surtension dans le régulateur.

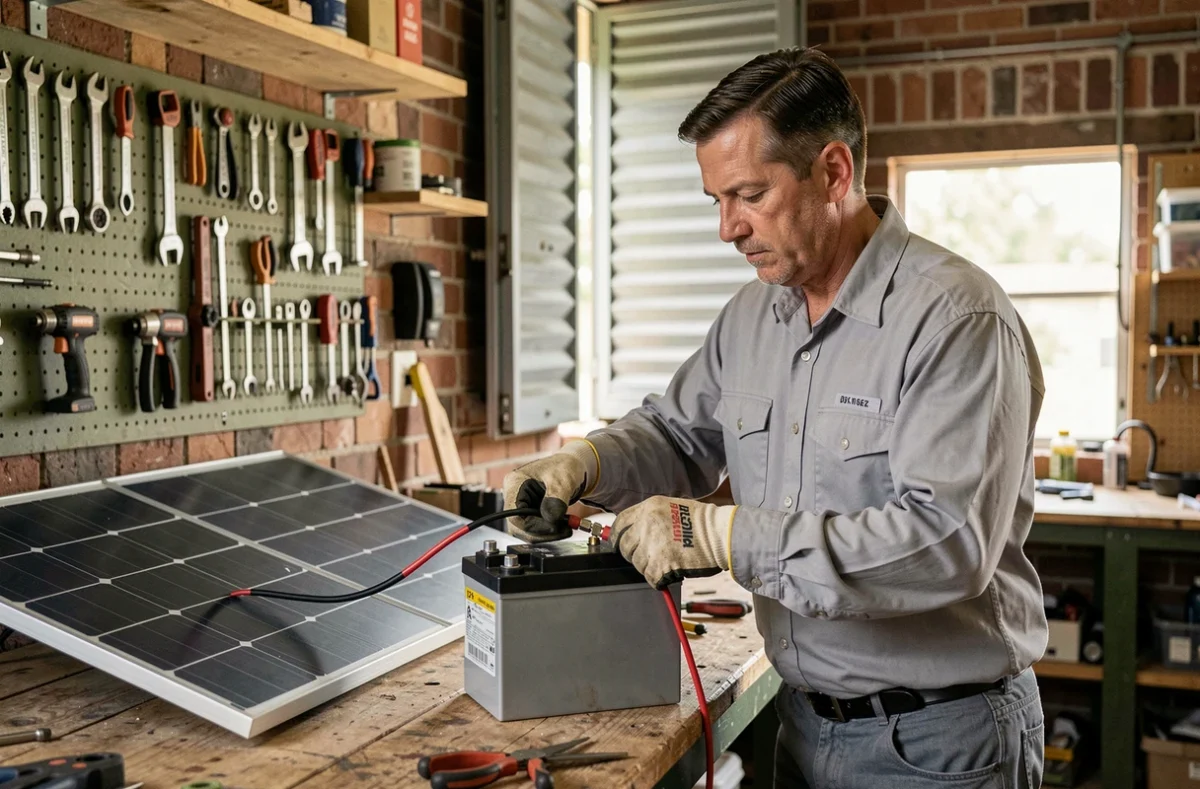

Brancher un panneau solaire directement sur une batterie, sans régulateur, est une erreur fréquente. Le panneau ne cesse pas de charger lorsque la batterie est pleine. Sans protection, la surcharge dégrade les cellules de la batterie, réduit sa durée de vie et peut provoquer un dégagement gazeux dangereux sur les batteries au plomb.
Branchement en série ou en parallèle : tension, capacité et compatibilité
Lorsqu’on utilise plusieurs batteries ou plusieurs panneaux, la configuration du câblage détermine les caractéristiques électriques du parc.
Batteries en série
Relier des batteries en série additionne leurs tensions tout en conservant la même capacité en ampères-heures. Deux batteries de même capacité à une tension unitaire donnée, branchées en série, produisent une tension doublée. Cette configuration est utilisée quand le système nécessite une tension de fonctionnement plus élevée que celle d’une seule batterie.
Condition impérative : toutes les batteries en série doivent être identiques (même marque, même capacité, même âge). Un déséquilibre entre les éléments provoque une charge inégale et réduit la durée de vie du parc.
Batteries en parallèle
Le branchement en parallèle conserve la tension d’une batterie unique mais additionne les capacités. C’est la configuration à privilégier pour augmenter l’autonomie sans modifier la tension du système. La même exigence d’homogénéité s’applique : mélanger des batteries de capacités ou de technologies différentes crée des courants de circulation parasites entre elles.
Panneaux solaires : la même logique

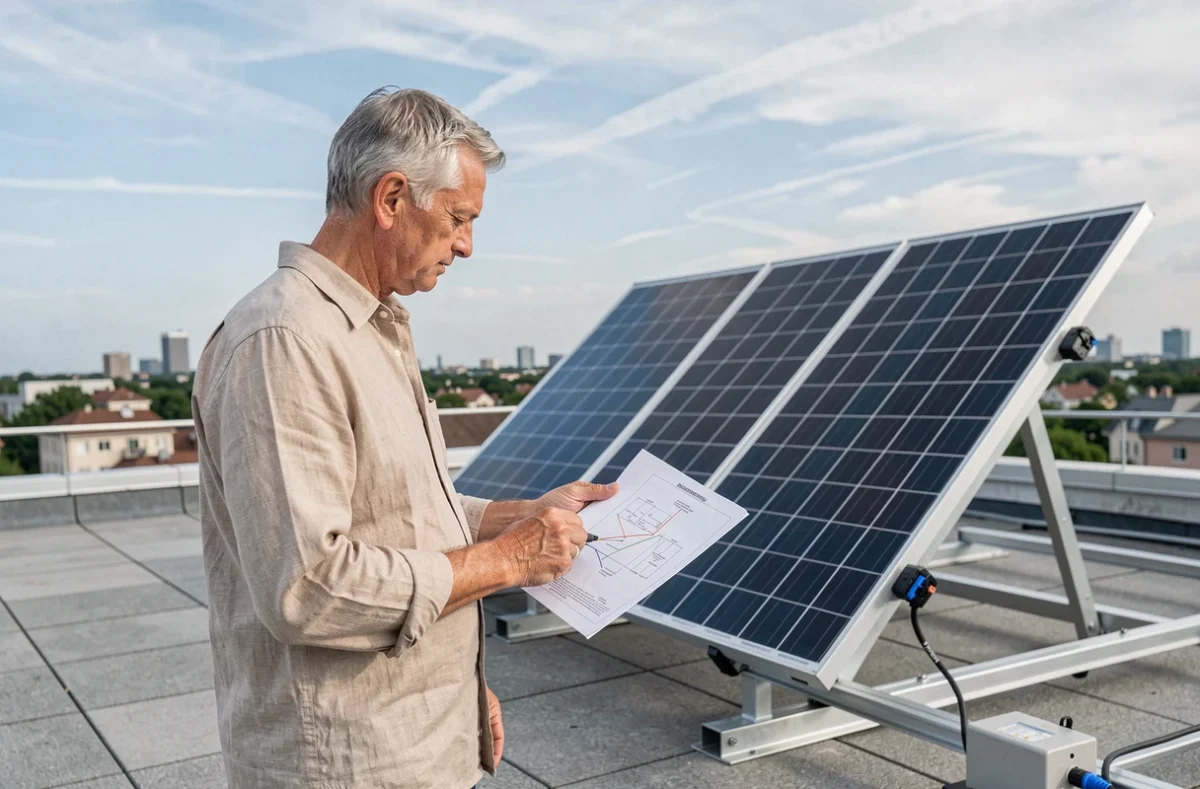

Les panneaux suivent la même règle. En série, les tensions s’additionnent (utile pour atteindre la tension d’entrée minimale d’un régulateur MPPT). En parallèle, les courants s’additionnent (utile quand les panneaux sont orientés différemment et que l’ombrage partiel est fréquent). Un branchement mixte série-parallèle permet de combiner les deux avantages sur les installations plus importantes.
Alimentation de secours : pourquoi une batterie solaire ne protège pas forcément des coupures
Un point technique que les retours terrain confirment : une batterie solaire domestique ne garantit pas l’alimentation pendant une coupure de courant. La majorité des onduleurs résidentiels raccordés au réseau coupent automatiquement la production en cas de panne du réseau (protection anti-îlotage, imposée par la norme). Sans fonction de secours dédiée (souvent appelée « backup » ou « EPS »), la batterie reste inactive pendant la coupure.
Pour bénéficier d’une alimentation de secours, il faut un onduleur hybride équipé d’un relais de commutation qui isole l’installation du réseau et alimente un circuit dédié. Ce n’est pas le cas de tous les modèles, et cette fonctionnalité a un coût. Vérifiez ce point avant l’achat si la continuité d’alimentation fait partie de vos critères.
Critères de choix et pièges fréquents lors du branchement
Le dimensionnement du régulateur est la source d’erreur la plus courante. Un régulateur sous-dimensionné par rapport au courant de court-circuit du panneau surchauffe et disjoncte. La marge recommandée est de prévoir un régulateur capable de supporter au minimum le courant de court-circuit du parc de panneaux, avec une réserve de sécurité.
- Vérifier la compatibilité de tension entre le panneau, le régulateur et la batterie. Un panneau prévu pour un système donné ne convient pas à toutes les tensions de batterie sans régulateur adapté.
- Utiliser des câbles de section suffisante pour limiter les pertes en ligne. Plus la distance entre le panneau et le régulateur est grande, plus la section doit être importante.
- Installer un fusible ou un disjoncteur DC entre la batterie et le régulateur. En cas de court-circuit, c’est la seule protection qui empêche un incendie.
- Ne jamais mélanger des technologies de batterie différentes (lithium et plomb, par exemple) dans un même parc. Les courbes de charge sont incompatibles.
Côté budget, les batteries lithium représentent le poste le plus élevé de l’installation de stockage. Le prix varie fortement selon la capacité, la chimie (LFP, NMC) et la présence ou non d’un onduleur intégré. Le coût du stockage reste le principal frein à la rentabilité d’une installation en autoconsommation avec batterie. Les retours terrain divergent sur le délai d’amortissement, qui dépend du tarif de l’électricité, du taux d’autoconsommation effectif et du nombre de cycles de la batterie.
Le branchement d’un panneau solaire sur une batterie est accessible à condition de respecter l’ordre des connexions et de dimensionner correctement chaque composant. Le cadre réglementaire ne doit pas être négligé : attestation Consuel, déclaration Enedis et conformité à la norme NF C 15-100 en vigueur font partie intégrante du projet.
