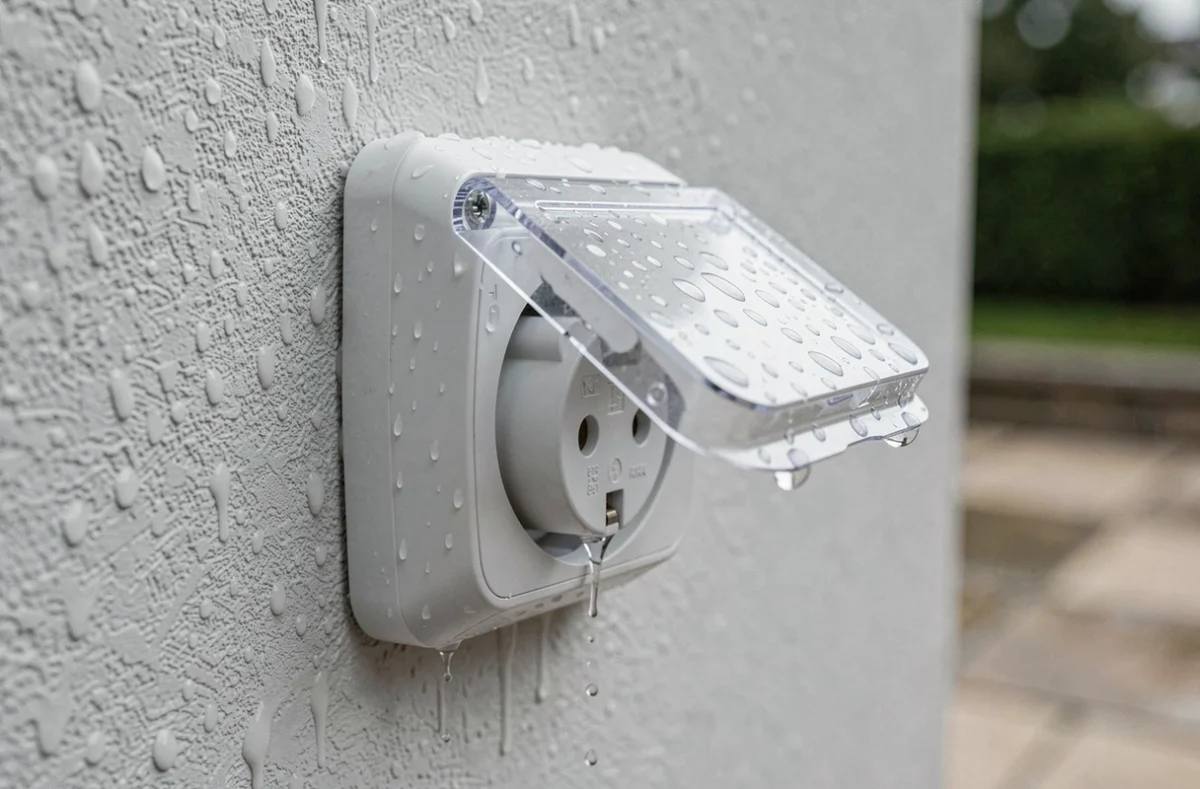

Un raccord étanche pour prise extérieure désigne l’ensemble des composants (boîtier, joint, presse-étoupe, câble gainé) qui empêchent l’eau de pénétrer jusqu’aux contacts électriques. La pluie elle-même n’est pas le seul risque : la condensation répétée, le ruissellement le long d’un câble mal orienté ou un joint vieilli suffisent à provoquer un court-circuit sur une installation pourtant équipée d’un clapet.
Cet article détaille les mécanismes précis qui rendent un raccord réellement étanche, au-delà du simple indice IP affiché sur l’emballage.
Indice IP des prises extérieures : ce que les chiffres signifient vraiment
L’indice IP se compose de deux chiffres. Le premier (de 0 à 6) mesure la résistance aux corps solides et à la poussière. Le second (de 0 à 9) mesure la résistance à l’eau. Une prise classée IP44 résiste aux projections d’eau de toutes directions, ce qui convient sous un auvent ou une avancée de toit.
En exposition directe à la pluie, sans aucun abri, un indice IP55 minimum est recommandé. La différence entre IP44 et IP55 tient à la pression du jet d’eau supportée et à la protection totale contre la poussière. Concrètement, une prise IP44 laissée en pluie battante permanente finira par laisser entrer de l’humidité par les interstices du clapet.
Le piège fréquent : l’indice IP annoncé est valable pour le boîtier seul, clapet fermé, sans câble branché. Dès qu’une fiche est insérée, le niveau de protection chute si le raccord entre le câble et le boîtier n’est pas lui-même étanche.
Boucle goutte d’eau et presse-étoupe : les deux points faibles d’un raccord extérieur
L’eau ne pénètre pas toujours par le clapet. Elle suit le câble par capillarité, descend le long de la gaine et s’infiltre au point d’entrée dans le boîtier. C’est le scénario le plus courant sur les installations vieillissantes.
Le rôle de la boucle goutte d’eau
La boucle goutte d’eau consiste à faire descendre le câble en dessous du point d’entrée du boîtier avant de le remonter vers la connexion. L’eau qui ruisselle le long de la gaine tombe au point bas de la boucle au lieu de remonter vers le raccord. Ce détail de pose, absent de la plupart des fiches produit, change radicalement la durabilité de l’installation.
Le presse-étoupe : étanchéité au point d’entrée du câble
Le presse-étoupe comprime un joint en élastomère autour du câble à l’endroit où il entre dans le boîtier. Pour fonctionner, il doit être serré à la main puis bloqué d’un quart de tour avec une pince. Un serrage insuffisant laisse passer l’humidité, un serrage excessif écrase la gaine et crée une fissure à terme.
Le diamètre du presse-étoupe doit correspondre exactement à la section du câble utilisé. Un écart, même faible, rend le joint inefficace. Les boîtiers de qualité fournissent plusieurs bagues d’adaptation pour couvrir les sections courantes.
Condensation et humidité prolongée : le risque invisible sur les prises de jardin
La pluie crée un risque immédiat et visible. La condensation, elle, agit sur des semaines ou des mois. Un boîtier fermé exposé à des écarts de température jour/nuit accumule de la vapeur d’eau à l’intérieur. Cette humidité attaque les contacts métalliques, oxyde les bornes et dégrade les joints en silicone.
Trois facteurs aggravent ce phénomène :
- Un boîtier installé en plein soleil le jour et exposé au froid la nuit, ce qui maximise les cycles de condensation
- Un câble dont la gaine présente une micro-fissure, invisible à l’œil, qui laisse l’humidité migrer par capillarité jusqu’au raccord
- Un joint de boîtier qui a perdu son élasticité après plusieurs saisons d’exposition aux UV
Remplacer les joints tous les trois à cinq ans fait partie de l’entretien normal d’une prise extérieure en pluie permanente. Ce geste simple évite la majorité des pannes liées à l’humidité longue durée.
Boîtier de raccordement étanche : saillie, encastré ou coffret de dérivation

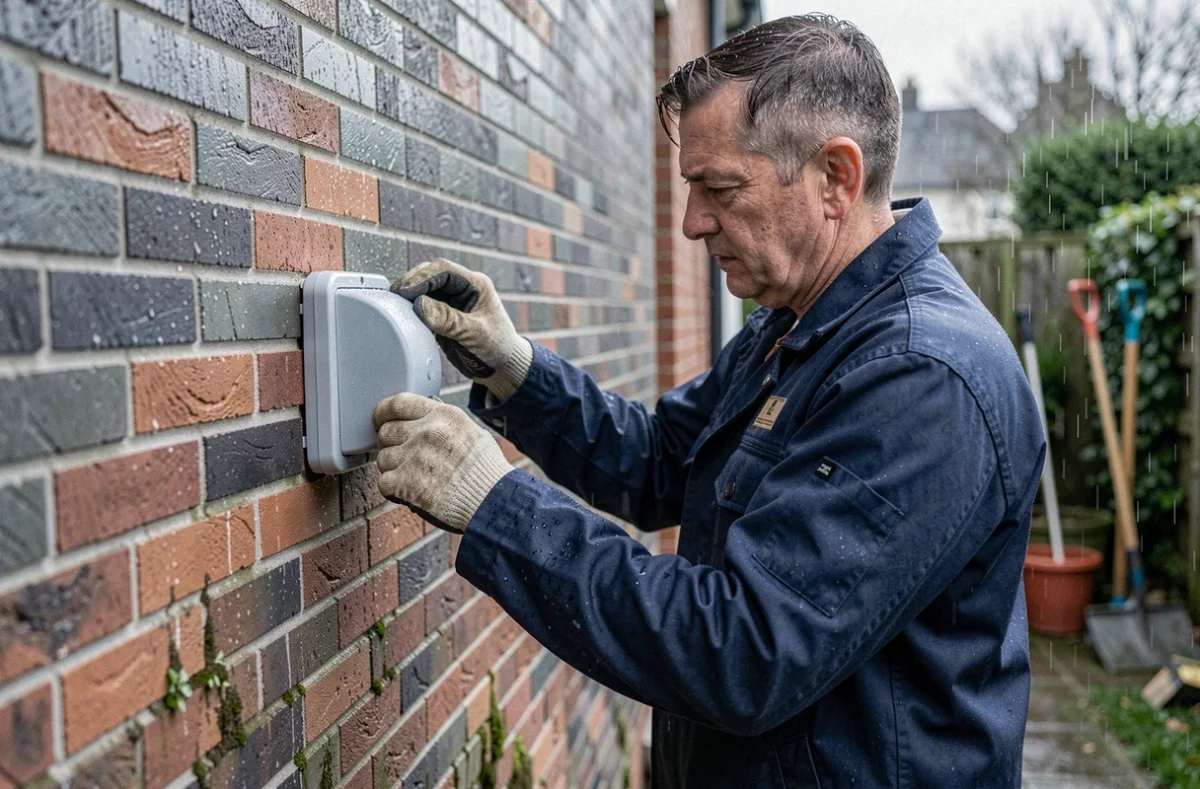

Le choix du boîtier dépend de l’exposition et de l’usage. En saillie, le boîtier se fixe directement sur le mur. C’est la solution la plus courante pour un jardin ou une terrasse. Le raccord est accessible, les joints remplaçables, et le montage ne nécessite pas de creuser la maçonnerie.
L’encastrement offre une meilleure protection mécanique et un rendu plus discret, mais complique l’étanchéité. L’eau peut s’infiltrer entre le mur et le boîtier si le scellement n’est pas parfait. Un mastic polyuréthane appliqué sur le pourtour, combiné à un boîtier à bride, limite ce risque.
Pour les installations permanentes (pompe de bassin, éclairage d’allée, portail motorisé), un coffret de dérivation étanche avec des bornes de raccordement internes est plus adapté qu’une simple prise à clapet. Ces coffrets permettent de regrouper plusieurs départs dans un seul boîtier protégé, avec des presse-étoupes dédiés pour chaque câble.
Protection au tableau électrique : le dernier rempart contre les défauts d’étanchéité
Même avec un raccord étanche bien posé, un défaut reste possible. Le circuit alimentant les prises extérieures doit être protégé par un disjoncteur différentiel dédié. Ce dispositif coupe l’alimentation dès qu’il détecte une fuite de courant, y compris les micro-fuites causées par l’humidité dans un boîtier.
Deux protections complémentaires sont rarement mentionnées :
- Un parafoudre installé au tableau protège les équipements extérieurs contre les surtensions liées aux orages, un risque direct sur les prises exposées à la pluie permanente
- La vérification régulière de la mise à la terre, qui doit présenter une résistance suffisamment basse pour que le différentiel puisse déclencher rapidement
- Les câbles enterrés alimentant une prise de jardin doivent passer dans une gaine TPC (tube de protection des câbles) pour résister à l’eau et aux rongeurs
Un raccord étanche ne remplace pas la protection électrique en amont. Les deux fonctionnent ensemble : le raccord empêche l’eau d’entrer, le différentiel coupe le courant si elle entre malgré tout.
Le point à retenir pour une installation durable sous pluie permanente tient en trois gestes : vérifier que l’indice IP correspond à l’exposition réelle, poser le câble avec une boucle goutte d’eau et un presse-étoupe correctement dimensionné, puis inspecter les joints au moins une fois par an. La protection électrique au tableau fait le reste.
