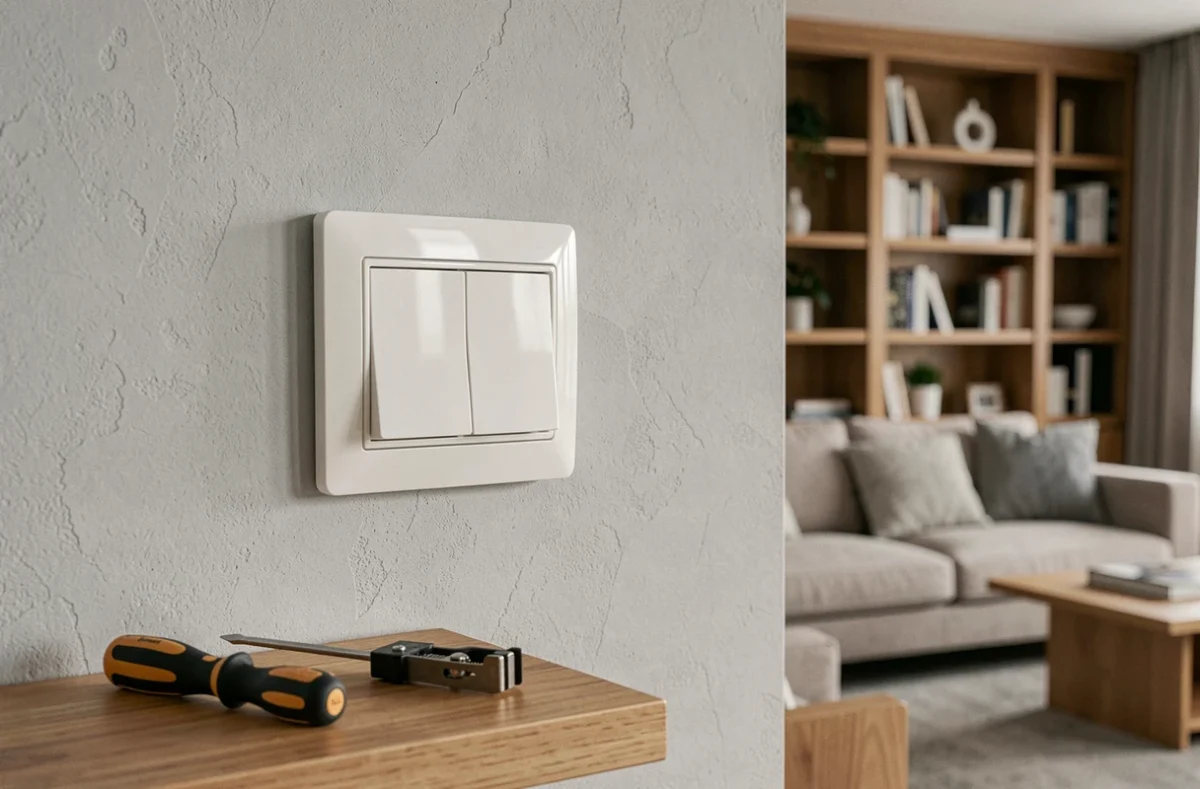

Un interrupteur Legrand double va-et-vient regroupe deux mécanismes de commutation dans un seul boîtier, chacun pilotant un circuit d’éclairage indépendant. Le câblage mobilise six bornes, deux paires de navettes et deux retours lampe, le tout concentré dans une boîte d’encastrement dont la profondeur conditionne la réussite du montage. Comprendre les contraintes physiques de ce type d’installation évite les fils pliés à force, les bornes automatiques mal enclenchées et les faux contacts qui apparaissent des semaines plus tard.
Bornes automatiques Legrand et boîte peu profonde : le vrai point de friction
La plupart des guides détaillent le schéma de câblage sans aborder le problème concret que pose une boîte d’encastrement de faible profondeur. Dans les cloisons en placoplâtre standard, la profondeur utile oscille souvent autour de quelques centimètres, ce qui laisse peu de marge pour replier six conducteurs rigides en 1,5 mm² plus la terre.
A voir aussi : Comment trouver un magasin bricolage pas cher sans sacrifier la qualité ?
Les bornes automatiques des gammes Legrand (Dooxie, Céliane, Neptune) simplifient le raccordement puisqu’il suffit d’insérer le conducteur dénudé. En revanche, elles imposent une longueur de dénudage précise, en général gravée sur le mécanisme. Un fil trop court ne s’enclenche pas, un fil trop long dépasse à l’arrière et empêche le mécanisme de rentrer dans la boîte.
Dénuder chaque conducteur à la longueur exacte indiquée sur le mécanisme est la première règle pour un montage propre. Utilisez une pince à dénuder calibrée plutôt qu’un cutter, qui risque d’entailler le cuivre et d’affaiblir le contact.
A lire en complément : Comment construire sa propre Pergola ?
Replier les fils sans forcer au remontage
Une fois les conducteurs raccordés, le remontage du mécanisme dans la boîte exige de replier les fils en accordéon plutôt qu’en boucle. La boucle crée un ressort qui repousse le mécanisme vers l’extérieur. L’accordéon en Z, fil par fil, permet de gagner la place nécessaire.
Avant d’enfoncer le mécanisme, vérifiez que chaque fil reste bien encliqueté dans sa borne automatique. Un conducteur qui glisse hors de la borne au moment du remontage produit un faux contact invisible une fois la plaque posée.

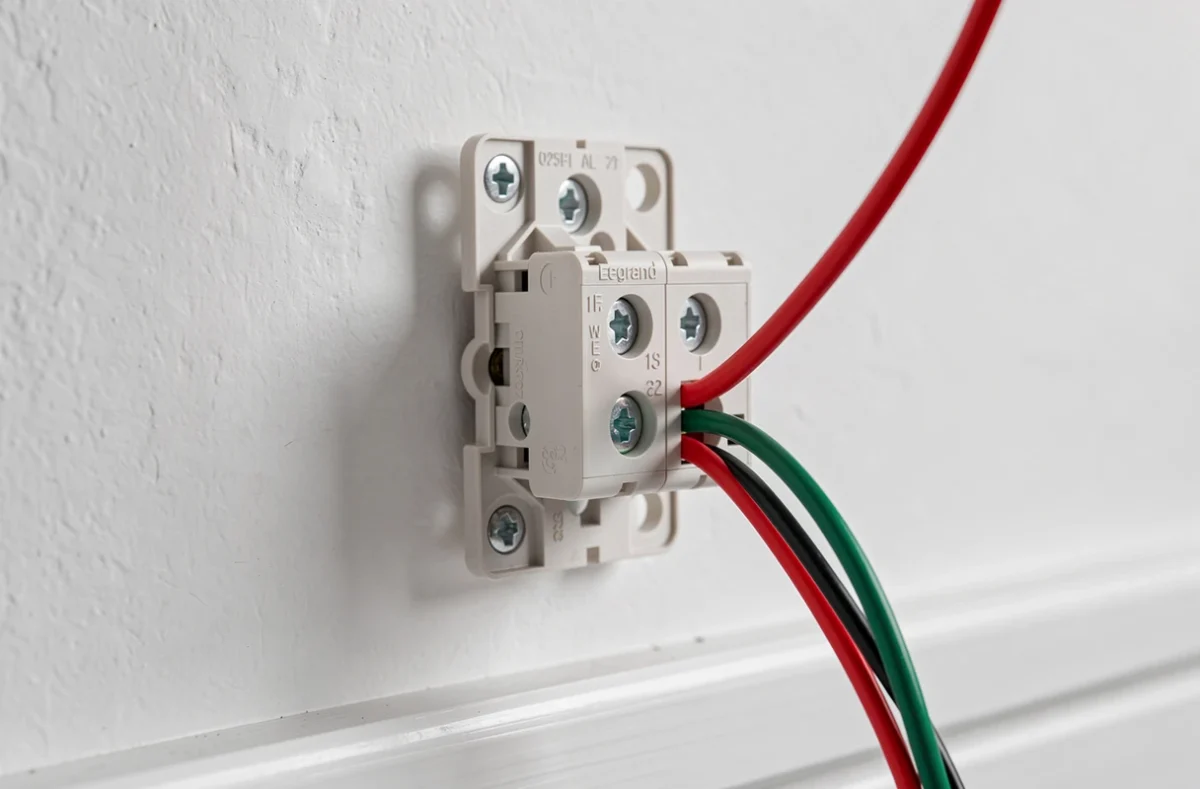

Interrupteur Legrand double va-et-vient : comprendre les six bornes
Le double va-et-vient Legrand n’est pas un produit figé. Le même mécanisme peut servir en simple allumage ou en va-et-vient selon le câblage réalisé. Cette polyvalence signifie qu’il faut identifier précisément la fonction de chaque borne avant de raccorder quoi que ce soit.
| Borne | Fonction | Couleur de fil recommandée (NF C 15-100) |
|---|---|---|
| L ou P (x2, avec shunt) | Phase commune | Rouge ou marron |
| Navettes (2 paires) | Liaison entre les deux points de commande | Orange, violet |
| Retours lampe (x2) | Alimentation des luminaires | Noir ou bleu (hors neutre) |
| Terre | Protection | Vert/jaune |
Le shunt entre les deux bornes L permet d’alimenter les deux circuits avec un seul fil de phase provenant du tableau électrique. Si vous souhaitez protéger chaque circuit par un disjoncteur distinct, il faut retirer ce shunt et tirer deux phases séparées.
Repérer la phase avant raccordement
Couper le courant au disjoncteur général ne suffit pas. Vérifier l’absence de tension sur chaque conducteur avec un VAT (vérificateur d’absence de tension) est une étape distincte et non négociable. Un multimètre en position voltmètre peut compléter la vérification, mais le VAT reste l’outil de référence pour la sécurité.
Gamme Legrand et compatibilité : Dooxie, Céliane ou Neptune
Le choix de la gamme influence directement le montage. Les trois gammes les plus courantes pour un double va-et-vient Legrand présentent des différences concrètes sur le terrain.
- La gamme Dooxie propose des modules à assembler, vendus séparément (mécanisme, plaque, enjoliveur). Elle s’adapte bien aux rénovations grâce à des griffes de fixation ajustables.
- La gamme Céliane utilise un support spécifique avec des ailettes à casser selon la configuration (simple, double, triple). Le montage impose de fixer les deux mécanismes sur un support commun avant de les insérer dans la boîte.
- La gamme Neptune existe en version saillie et en version étanche IP55, ce qui ouvre des usages en extérieur ou en local humide, absents de la majorité des guides centrés sur l’encastré résidentiel.
Pour un double va-et-vient encastré classique, Dooxie et Céliane conviennent. Le choix dépend surtout de la finition souhaitée et de la compatibilité avec les plaques déjà installées.
Câblage double va-et-vient Legrand : les erreurs qui provoquent un faux contact
Deux erreurs reviennent fréquemment lors du câblage d’un interrupteur double va-et-vient. La première concerne l’inversion entre navettes et retour lampe. Si une navette est raccordée sur la borne retour lampe, le circuit semble fonctionner dans une position mais pas dans l’autre. Le symptôme typique : la lumière s’allume depuis un point de commande mais pas depuis l’autre.
La seconde erreur concerne le serrage, ou plutôt l’absence de vérification après insertion dans une borne automatique. Tirer doucement sur chaque fil après insertion confirme que la borne a bien accroché le conducteur. Un fil qui ressort sans résistance n’est pas connecté.
Section de câble et protection au tableau
Le câble rigide en 1,5 mm² reste la section adaptée pour un circuit d’éclairage commandé par un double va-et-vient. La protection au tableau électrique doit correspondre à cette section. Deux circuits distincts protégés par deux disjoncteurs offrent une sécurité supplémentaire, notamment si les luminaires commandés sont dans des pièces différentes.
Un point souvent négligé : chaque circuit d’éclairage doit être repéré au tableau avec une étiquette lisible. En cas d’intervention future, ce repérage fait gagner un temps considérable et réduit le risque de couper le mauvais disjoncteur.
Le montage d’un interrupteur Legrand double va-et-vient ne présente pas de difficulté conceptuelle majeure. La difficulté réside dans l’exécution physique, la gestion de l’espace dans la boîte d’encastrement, la précision du dénudage, la vérification fil par fil. Un câblage soigné à ce stade évite les dépannages à l’aveugle une fois la plaque de finition clipsée.
